LBA型提升式链板排屑机
详细介绍
|
LBA型提升式链板排屑机 |
|
●LBA 型系列提升式链板排屑机，按结构尺寸分为（Ⅰ Ⅱ Ⅲ）三种基本类型，I 型外形美观、紧凑适用于小型主机， ⅡⅢ型结构更加牢固可靠适用于大中型主机及生产线上的运距离输送。 ●LBA 型系列提升式链板排屑机，切屑输送速度选择范围大，工作效率高有效排屑宽度多样化。可提供充足的选用范围 通过变化输送速度．排屑宽度可调整机器的排屑量．并且不受切屑种类的限制。对钢件、铸铁．铜、铝及非金属等 各种切屑均可适用。 ●链板采用高强度钢板或不锈钢板制作，抗拉强度高。 ●各部位的尺寸可根据切削机械的不同而设计。 |
技术参数；
|

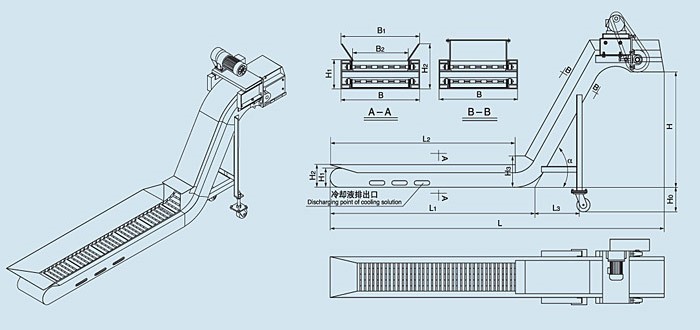

主要技术参数 |
辅助技术参数 |
||||||||||||||||
|
代号 |
L1 |
B |
B1 |
B2 |
H |
a |
H0 |
H1 |
H2 |
H3 |
L |
L2 |
L3 |
电机功率 KW |
运行速度 米/分 |
输送物料名称 |
外壳颜色 |
|
名称 |
水平长 |
外壳宽度 |
接屑宽度 |
有效排屑宽度 |
提升高度 |
提升角度 |
支腿高度 |
外壳高度 |
水平高度 |
入屑口高度 |
总长度 |
接屑长度 |
支腿距离 |
||||
|
尺寸 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
注：
（1） 电机功率根据有效排屑宽度B2、水平度L1 . 提升高度H确定
（2）链板节距不同外壳高度H1最小高也不同
节距31.75mm 外壳最小高度H1 100mm
节距38.1mm 外壳最小高度H1 135mm
节距50.8mm 外壳最小高度H1 180mm
节距63.5mm 外壳最小高度H1 230mm
节距101.6mm 外壳最小高度H1 260mm
（3）排屑机水箱的其体外形尺寸可根据用户要求制做成不同形状。
（4）可根据用户实际不同要求设计制造 。
|
LBA 型提升式链板排屑机 |
|
●LBA 型系列提升式链板排屑机，按结构尺寸分为（Ⅰ Ⅱ Ⅲ）三种基本类型，I 型外形美观、紧凑适用于小型主机， ⅡⅢ型结构更加牢固可靠适用于大中型主机及生产线上的运距离输送。 ●LBA 型系列提升式链板排屑机，切屑输送速度选择范围大，工作效率高有效排屑宽度多样化。可提供充足的选用范围 通过变化输送速度．排屑宽度可调整机器的排屑量．并且不受切屑种类的限制。对钢件、铸铁．铜、铝及非金属等 各种切屑均可适用。 ●链板采用高强度钢板或不锈钢板制作，抗拉强度高。 ●各部位的尺寸可根据切削机械的不同而设计。 |
