ZCB型磁辊纸带过滤机

作者：网站管理员 来源： 本站原创日期：2014-08-30 14:58:35 点击：2874属于：机床排屑机系列

详细介绍

ZCB 型磁辊纸带过滤机

●ZCB 型系列磁辊纸带过滤机由液箱、集污箱、过滤无纺布／纸带‘磁辊分离装置．减速机．传动机构、发讯机构、液泵等几部分组成。这种过滤机是在ZGA 型纸带过滤机的基础上增加了磁性分离器，使切削液实现了二级过滤使一部分磁性屑被磁性分离器过滤掉，与纸带过滤机相比使用性能更佳．并减少了纸带的消耗。该过滤机造型美观结构紧凑使用它可降低环境污染，提高工效，是各种型号磨床、珠磨机等精加工机床配套的理想附件。

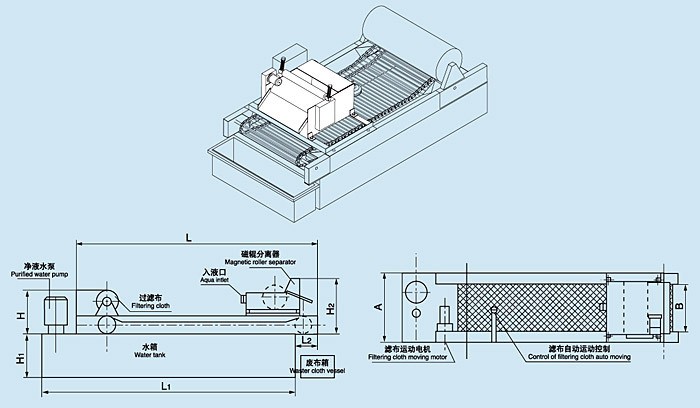

ZGB型磁辊纸带过滤机外形尺寸图

技术参数

	主要技术参数						辅助技术参数
	流量L/min	宽度A	滤布宽度B	过滤机长度 L	入水口直径D	过滤机高度 H	水箱高度H₁	水箱长度L₁	过滤机伸出长度L₂	过滤精度
ZCB-25	25	400	320	800	G2	520	≥200	≤1000	100	3.3-5
ZCB-50	50	600	520	800	G2	520		≤1000	100
ZCB-75	75	600	520	1000	G2	520		≤1300	100
ZCB-100	100	800	720	1200	G2	520		≤1500	100
ZCB-150	150	800	720	1500	G2	520		≤1800	100
ZCB-200	200	1100	1000	1500	G2	550		-	150
ZCB-250	250	1100	1000	1800	G3	550			150
ZCB-300	300	1100	1000	2200	G3	700			150
ZCB-400	400	1100	1000	2500	G3	700			150
ZCB-500	500	1400	1200	2800		700	-		150
ZCB-600	600	1400	1200	4000		700			150
ZCB-800	800	1600	1500	3600		1080			200
ZCB-1000	1000	1600	1500	4500		1080			200
ZCB-1200	1200	2000	1800	4500		1080			200
ZCB-1500	1500	2000	1800	5500		1080			200
