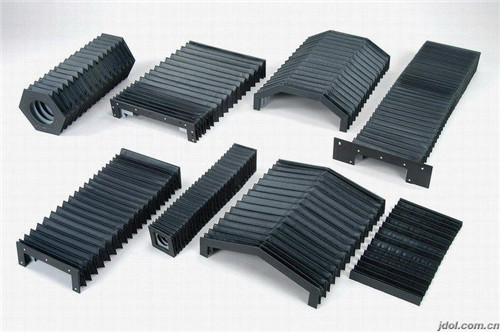

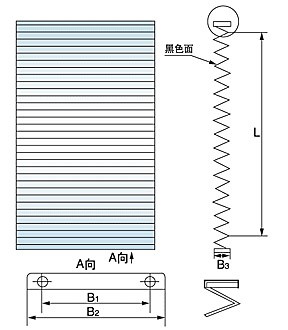

WD--柔性风琴防护罩；

P.A.= 打开长度 B = 外侧宽度

P.C.= 闭合长度 a=外侧高度

行程＝打开长度 -闭合长度 x=折叠高度

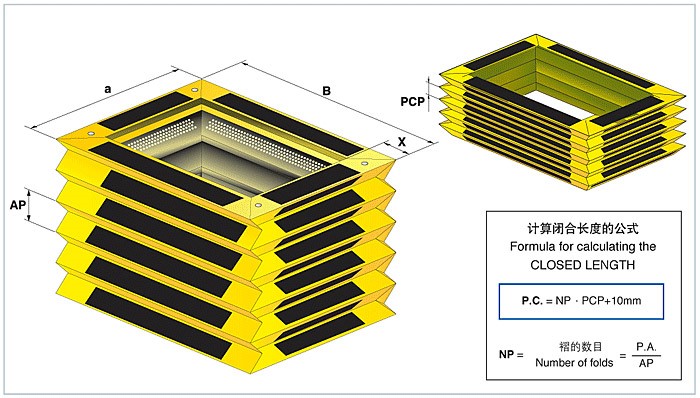

计算闭合长度的公式

AP ＝一折的开度 =(x·2）-8
SM ＝纤维厚度^*
SS ＝加强板厚^*
SF ＝法兰厚度^*
NP ＝褶的数目 =P.A./AP+2
P.C.=(SM.8+SS)^*NP+(SF^*·2)

例如 :
数据:折叠高度=15mm
打开长度=1000mm

opening of 1 fold = ( 15×2 ）-8 =22
一褶的开度＝1000/22+2 = 48

闭合长度=(0.25^*×8+1^*)×48+( 2^***×2 )
闭合长度=3×48+4=148
闭合长度 =148mm

我们假定纤维材料的代码为“TEMAT151” .
我们假定加强板的厚度为1 毫米
我们假定连接板的厚度为2 毫米．

本数据表仅仅给出了我们所生产的热焊接保护罩的一种。如果你需要其他型式的保护罩请与我们工程设计部联系。

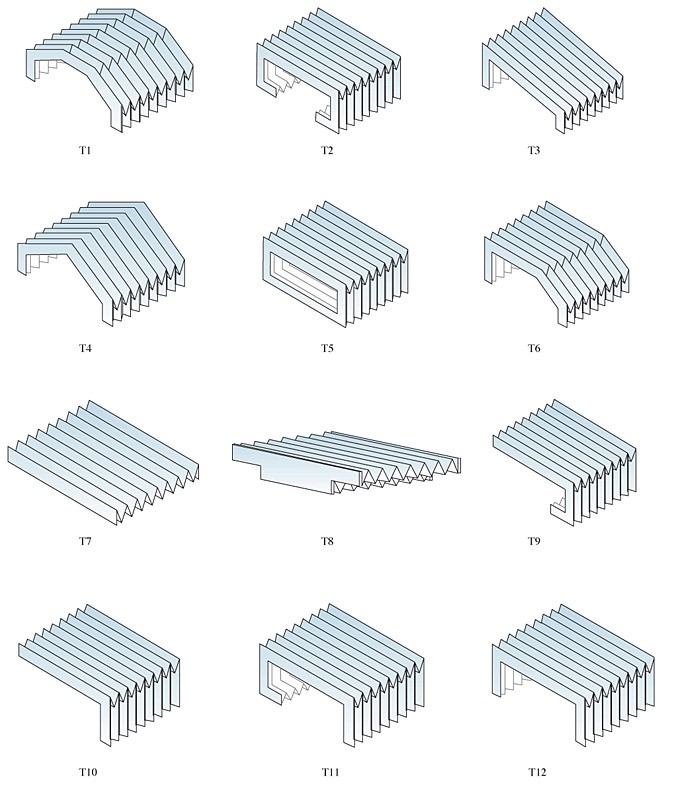

WD多型风琴护罩的选型

以下是多形状护罩．它们可以应用在任何机床机械上，根据机床机械的实际需求和有限的空间供设计选用。

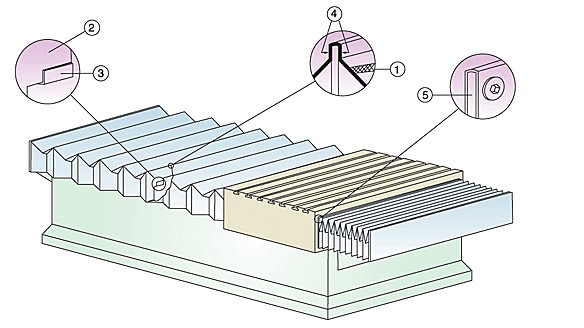

计算高频焊接的护罩尺寸

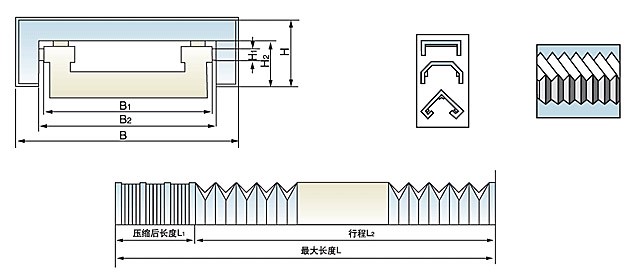

柔性风琴式导轨防护罩设计参数

代号	名称	数据	备注	护罩结构材料
L	拉伸后长度			面料	尼龙革或三防布
L₁	压缩后长度			支撑	PVC 片材（每格一片）
L₂	行程长度			连接板	树脂板、铁板
B	防护罩总宽			滑轮	铜或尼龙轴承
B₁	导轨宽度				-
B₂	护罩内部宽度			配套机床型号	-
H	护罩总高度			订货单位	-
H₁	导轨高度			联系人	-
H₂	护罩内部高度			联系电话	-
注：1 用户订货时只要填明以上数据、选定材料．我公司代为设计制造。 2 如用户对护罩型式有特殊要求．我公司可与用户协商设计，满足要求。 3 每种防护罩填写一张。如样本不够，可复印填写。

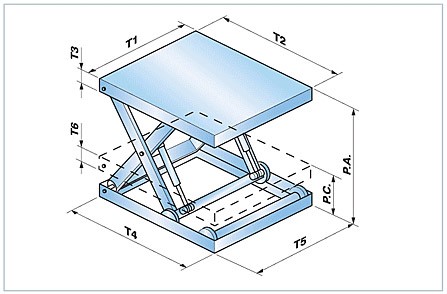

升降平台的资料

平台的尺寸
上侧
T1 ＝台宽
T2 ＝台长
T3 ＝框架的高度
下侧
T4 ＝台宽
T5 ＝台长
T6 ＝框架的高度
打开
P.A. ＝打开长度
闭合
PC.＝闭合长度

方护罩的特性
